Wallbox para casa · 7 a 22 kW Uma noite de sono. Carro cheio.
O carro carrega na sua garagem enquanto você dorme.
Carregar o carro em casa, à noite 7 kW por 8 horas. Cerca de 56 kWh.
Arraste para voltar no tempo.
Conta simples: potência × tempo. A potência real é a menor entre a do wallbox e a do carregador de bordo do carro, e a recarga desacelera perto dos 100%. Exemplo: compacto com bateria de 38,88 kWh e carregador de bordo de 6,6 kW enche do vazio ao cheio em cerca de 6 horas. Confira no manual do seu carro.
Wallbox de 7, 11 ou 22 kW Três potências. Duas telas.
Prazo na proposta
Wallbox AC PRO 7 kW
- Rede
- 220 Vmono ou bifásica
- Corrente
- 32 Amáxima
- Por hora
- até 7 kWhdas 22h às 6h, até 56 kWh
Valores até o limite do wallbox: a potência real é a menor entre a do wallbox e a do carregador de bordo do carro.

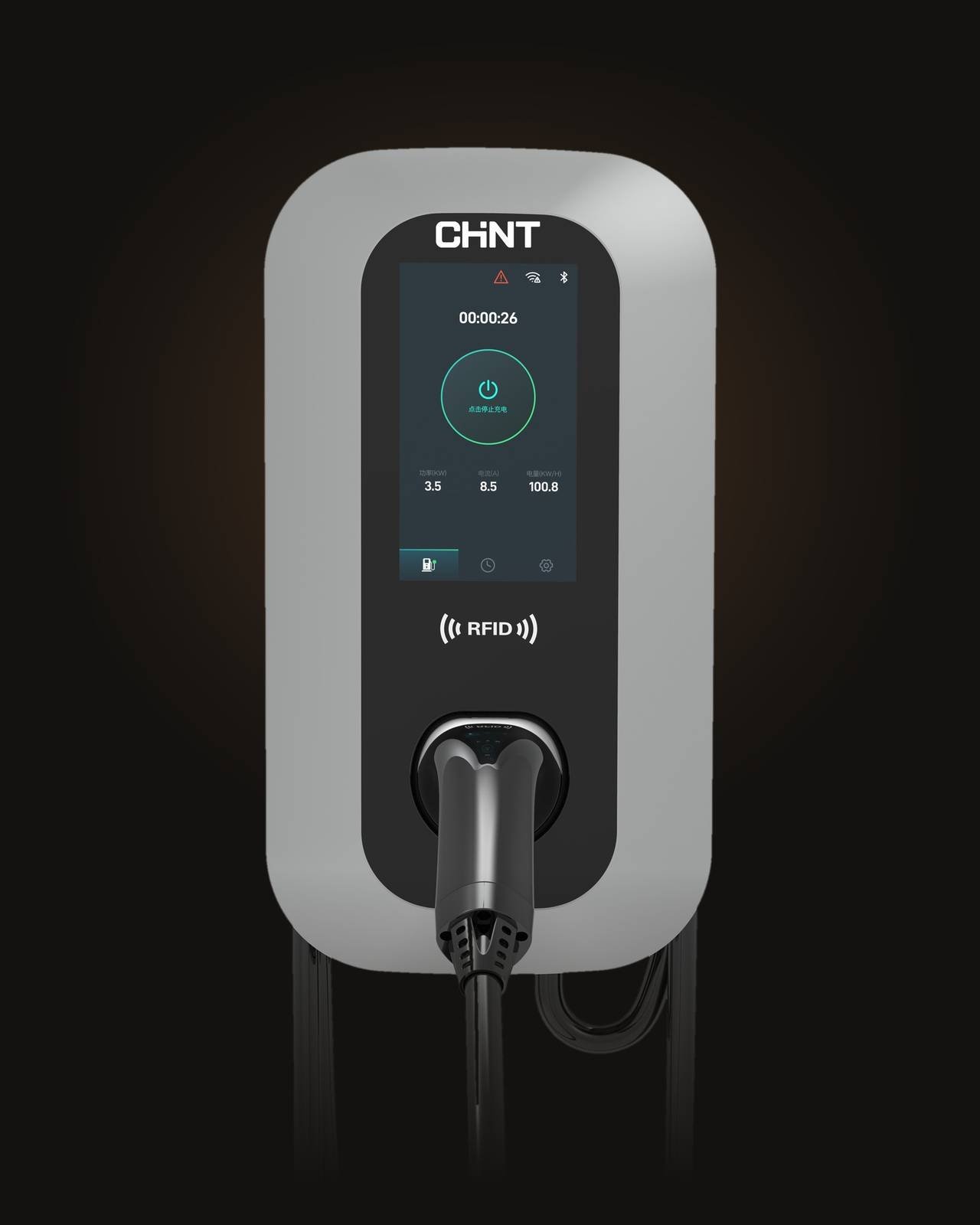

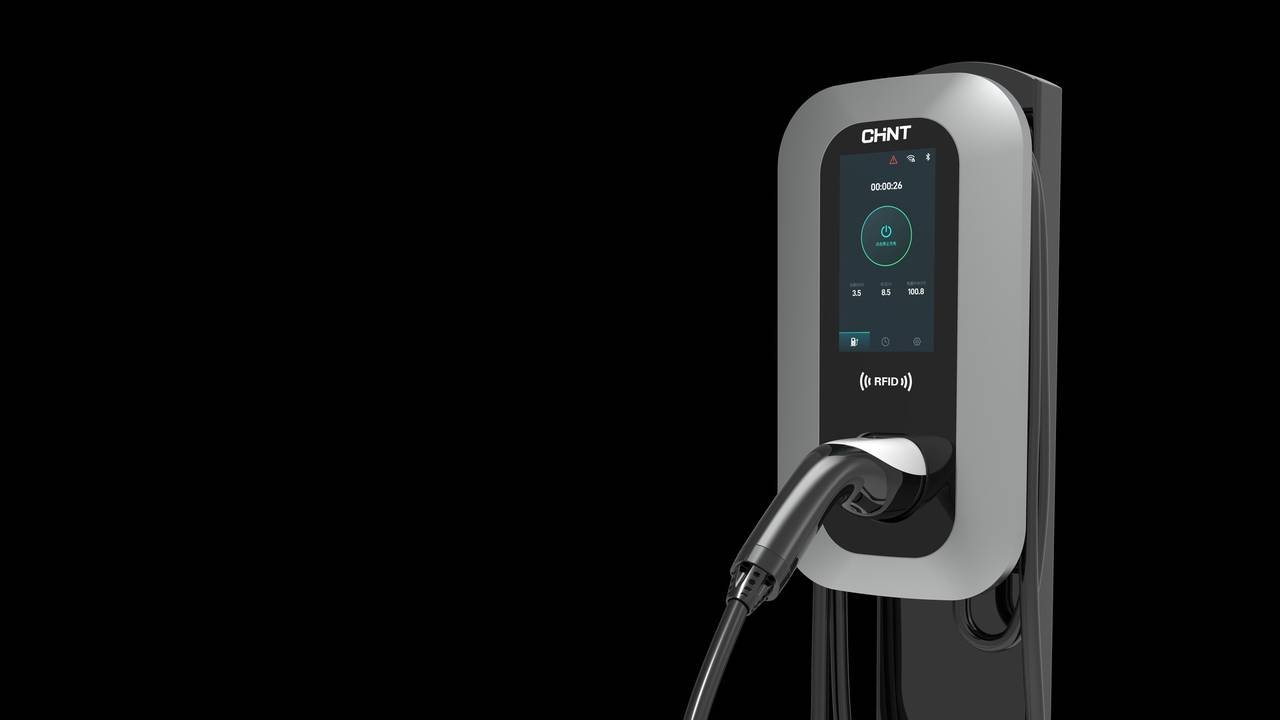

Wallbox AC ULTRA, ponto a ponto Ponto a ponto.
Status da recarga na tela, com toque. No PRO, LCD redondo de 4".
A recarga começa com o cartão de cada usuário.
No Brasil, o wallbox vem com cabo e conector Tipo 2.
Uso interno e externo. Invólucro antichama UL94 V-0, operação de −20 a 50 °C.
Fonte: catálogo CHINT eMOB 2026, itens 1.3 e 1.4, e datasheet Wallbox AC 7 / 11 / 22 kW.
Wallbox em condomínio Um por vaga.
Cada morador com o seu cartão.
O leitor RFID libera a recarga; por RS485 os wallbox dividem a potência e, por OCPP, falam com a plataforma de gestão.
Guia: carregador em condomínio
405 × 222 mm6 a 6,5 kg, na parede
Ficha técnica
| Item | 7 kWMono ou bifásico | 11 kWTrifásico | 22 kWTrifásico |
|---|---|---|---|
| Rede | 220 V | 400 V | 400 V |
| Corrente máxima | 32 A | 16 A | 32 A |
| Peso | 6 kg | 6,5 kg | 6,5 kg |
| Entrega | Prazo na proposta | ||
Comum às três potências
- Tela
- PRO: LCD 4" · ULTRA: touch 7"
- Conector
- Tipo 2, o entregue no Brasil
- Leitor RFID
- ULTRA nas três potências · PRO de 7 e 22 kW
- Proteção de fuga
- RCD tipo A 30 mA CA + 6 mA CC integradoA proteção de 6 mA CC vem integrada; confirme com o instalador o DR do quadro.
- Demais proteções
- Sobre e subtensão, sobrecorrente, sobretemperatura, surto, curto-circuito
- Grau de proteção
- IP65 · IK10 · uso interno e externo · antichama UL94 V-0
- Temperatura
- Operação −20 a 50 °C · umidade 5 a 95%
- Comunicação
- OCPP 1.6J/2.0 · Wi-Fi, Bluetooth, Ethernet, 4G e RS485 conforme versão
- Modos de operação
- Plug & Charge, online, offline, limite de tempo, limite de energia, app
- Certificações
- CE · CSA · Anatel
- Dimensões
- 221,8 × 103,9 × 405 mm
- Garantia
- 24 meses a partir da nota fiscal · assistência técnica CHINT no Brasil
- Instalação
- Por eletricista habilitado, conforme ABNT NBR 5410 e NBR 17019A NBR 17019:2022, baseada na IEC 60364-7-722, trata da instalação elétrica para alimentar veículos elétricos.
Fonte: catálogo CHINT eMOB 2026 (itens 1.3 e 1.4), datasheet Wallbox AC 7 / 11 / 22 kW e termo de garantia CHINT. Tensão nominal no datasheet: 230 Vca ±10% (mono ou bifásico) e 400 Vca ±10% (trifásico). Códigos: NTW-EC2A7W1, 11W1 e 22W1, com final L no PRO e T no ULTRA. Os PRO de 7 e 22 kW vêm com LCD 4", Wi-Fi, Ethernet, RS485, RFID e OCPP (lista CHINT de modelos para o Brasil, 2026). O ULTRA vem com leitor RFID e o conector entregue no Brasil é o Tipo 2 (confirmação da CHINT à CarregaBR, outubro de 2026). Norma de instalação: ABNT NBR 17019:2022, publicada em maio de 2022 (Canal Solar).
Documentos
Perguntas
Qual a diferença entre o Wallbox PRO e o ULTRA?
A potência e as proteções são as mesmas. O PRO tem LCD de 4 polegadas; o ULTRA tem tela touch de 7 polegadas e leitor RFID. No Brasil, os dois vêm com conector Tipo 2, e o prazo de entrega vem na proposta. Para ver o Wallbox ao lado das linhas DC, use Comparar modelos.
7, 11 ou 22 kW: qual combina com a minha rede?
O de 7 kW funciona em rede mono ou bifásica de 220 V, com até 32 A. Os de 11 e 22 kW pedem rede trifásica de 400 V, com 16 A e 32 A. Na proposta, indicamos por escrito a potência para a rede que você informar.
Quanto tempo leva para carregar o carro em casa?
Potência vezes tempo: um wallbox de 7 kW ligado das 22h às 6h entrega cerca de 56 kWh, mais do que a bateria de um compacto popular, de 30 a 39 kWh. A potência real é a menor entre a do wallbox e a do carregador de bordo do carro. A calculadora de recarga faz a conta para o seu modelo.
Como funciona a conta por morador no condomínio?
A recarga começa com o cartão RFID de cada morador. Por RS485, os wallbox se ligam em rede de balanceamento local e dividem a potência disponível; por OCPP 1.6J/2.0, a administradora escolhe uma plataforma de gestão compatível com OCPP e pode trocá-la sem trocar o equipamento. Mais no guia do carregador em condomínio.
Posso instalar o wallbox na área externa?
Sim. O invólucro é IP65 e IK10, para uso interno e externo, em material antichama UL94 V-0. A faixa de operação vai de −20 a 50 °C.
O que é um wallbox?
É o carregador de parede para carro elétrico, em corrente alternada (AC). Fica na garagem, ligado a um circuito próprio do quadro, e carrega o carro com mais potência do que uma tomada comum, com proteção contra fuga de corrente integrada. O Wallbox AC CHINT tem 7, 11 ou 22 kW.
O wallbox funciona com o meu carro?
O Wallbox AC CHINT entregue no Brasil vem com conector Tipo 2. Confira no manual do seu carro o conector e a potência máxima que ele aceita em AC: a recarga acontece na menor potência entre a do wallbox e a do carregador de bordo do carro.
Quem instala o wallbox?
Um eletricista habilitado, de sua confiança. A referência no Brasil é a ABNT NBR 5410, junto com a ABNT NBR 17019, de 2022, específica para a alimentação de veículos elétricos. O eletricista dimensiona um circuito só para o carregador, com disjuntor, DR e aterramento, e emite a ART do serviço. Mais no guia do carregador para casa.
Dá para controlar a recarga?
Sim. O datasheet CHINT lista os modos Plug & Charge, online, offline, limite de tempo, limite de energia e app, e o leitor RFID libera a recarga com o cartão de cada usuário.
Preciso de DR no quadro para ligar o wallbox?
O wallbox já traz proteção contra fuga RCD tipo A de 30 mA CA com 6 mA CC integrada. A proteção do quadro é com o seu eletricista: confirme com ele o DR do circuito.
